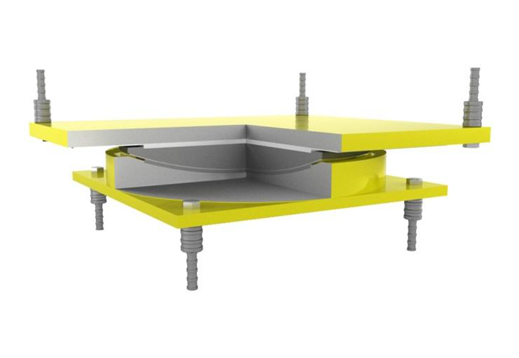

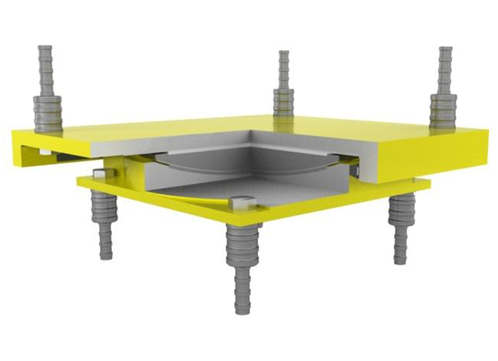

JQZ系列球型支座

  • 销售价格: 面议 / 件
  • 起售数量: 100 件
  • 供应能力: 10000 件 / 月
  • 产  地: 江苏常熟
  • 付款方式:
  • 联系电话: 13906238463
  • 产品说明

    在线询价

    产品说明

    JQZ 系列新型球型钢支座是按照国家标准《桥梁球型支座》(GB/T17955-2009),同时参照并满足欧洲标准《Structural bearings - Part 7: Spherical and cylindrical PTFE bearings》(EN1337-7:2004)及其它相关行业规范(双标准、多规范)研发的桥梁标准构件系列产品。

    JQZ系列具有结构新颖、材质优良、安装方便等优点。适用于各类公路、市政及轨道交通的各种类型桥梁,尤其是弯、坡、斜及特殊复杂桥梁。

    技术参数

    支座转角:支座转角不小于±0.02rad
    支座设计承载力:1.0MN-70.0MN分33个等级
    水平承载力:固定型支座各向、单向活动型支座非活动方向的设计水平承载力分三级:
    JQZ(Ⅰ)型(普通型)——设计水平承载力为支座竖向承载力的10%;
    JQZ(Ⅱ)型(抗震型)——设计水平承载力为支座竖向承载力的15%;
    JQZ(Ⅲ)型(抗震型)——设计水平承载力为支座竖向承载力的22.5%;
    设计位移:单向活动型支座活动方向横向放置时横桥向的位移量和双向活动型支座横桥向的位移量为±40mm;单向活动型支座的活动方向和双向活动型支座的顺桥向位移量分为±50mm,±100mm,±150mm,±200mm,±250mm,±300mm。
